| 一、核子秤的原理和框图 |
| |
| 1、核子秤的基本原理 |
| KF-101微机核子皮带秤的工作原理是基于伽玛射线穿过被测介质时，其强度的衰减服从指数规律，即当伽玛射线能量一定时，其强度的衰减与介质的组分、密度和射线方向上的厚度呈指数关系，通过对载有物料时的射线强度进行连续测量，并与空皮带（或其它传送设备）时的射线强度测量比较，另外，对皮带的运行速度加以测量，然后通过计算机系统的计算，直接显示单位载荷、瞬时流量、累积量等工艺参数。 |
| |
| I＝I0e－μρd |
| |

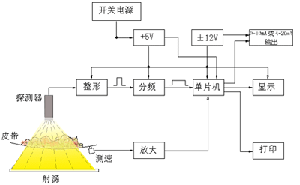

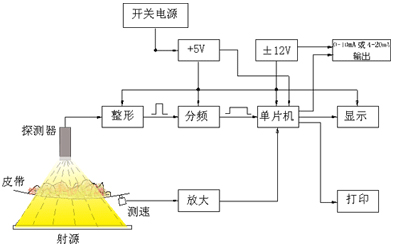

| 2、核子秤的框图 （点击展开大图） |
| |
|
| |
| |
| 二、核子秤的主要用途 |
| |
| 核子秤用途十分广泛，特别使用于环境条件恶劣的各种工业现场，核子秤称量各物料的最大特点是"非接触性"，所以其测量不受输送带张紧度、挺度、跑偏的影响，不受振动、机械冲击、过载等因素的影响，因此核子秤正以不可逆转的趋势在取代各种电子皮带称。
核子秤应用举例：
|
| |
采矿和选矿：矿石总开采量、粉碎机给料量、精矿计量等。
化工：原料、干渣等的计量。
水泥：窑中各种原料的计量及配比控制。
造纸：木屑计量、连续、批量蒸煮器给料。
食品：粮食输送机给料计量。
煤炭：开采、选煤给料、码头港口输煤计量，发电配煤及原煤、精煤计量。
钢铁：输配煤、选矿给料、焦炭计量等。
适用输送机型：皮带输送机、刮板机、链式给料机、震动式给料机等。
|
| |
|
| |
| 三、核子秤的主要技术指标 |
| |
| KF-101微机核子秤主要技术指标如下：
●测量精度1%，最高可达0.5%
●适用皮带宽度300～1830mm
●长期稳定型好于0.5%（年）
●ATMEL 89C51单片机、8K EPROM、2K E2PROM、8K 外部RAM，无需掉电保护，完善的人机对话功能。
●四位LED报警和状态显示
●八位LED过程参数显示
●断电重新上电后仪表可自动进入测量状态
●自动线性化
●单路模拟输出（单位皮带载荷或瞬时流量）4～20mA或0～10mA可程序设置
●单路继电器触点输出、上限或下限报警
●可进行批量、配比控制
●可配备一机多称管理系统：CRT显示、打印、主从机通讯
●通讯采用串行接口、ASCII格式、20mA回路电流半双工数据传送，波特率为9600
●主机外形尺寸： 260×160×90毫米（壁挂式），主机安装尺寸为300×110毫米
●供电电源为220V/50Hz |
| |
| 四、核子秤的特点 |
| |
| KF-101微机核子皮带秤采用线状放射源、固体闪烁探测器结构，这在国内是独有的、先进的，其最大特点如下：
●精度高：0.5～1%
●稳定性、可靠性高：主机、探测器均采用特殊温度补偿电路，确保零点稳定，一般一年标定一次即可。
●放射源用量全世界最小
为8～25毫居。国外同类产品的用量为50～200毫居，国内同类产品的用量为50～100毫居 |
| |
| 五、核子秤的安装 |
| |
| 1、核子秤的主机安装 |
| |

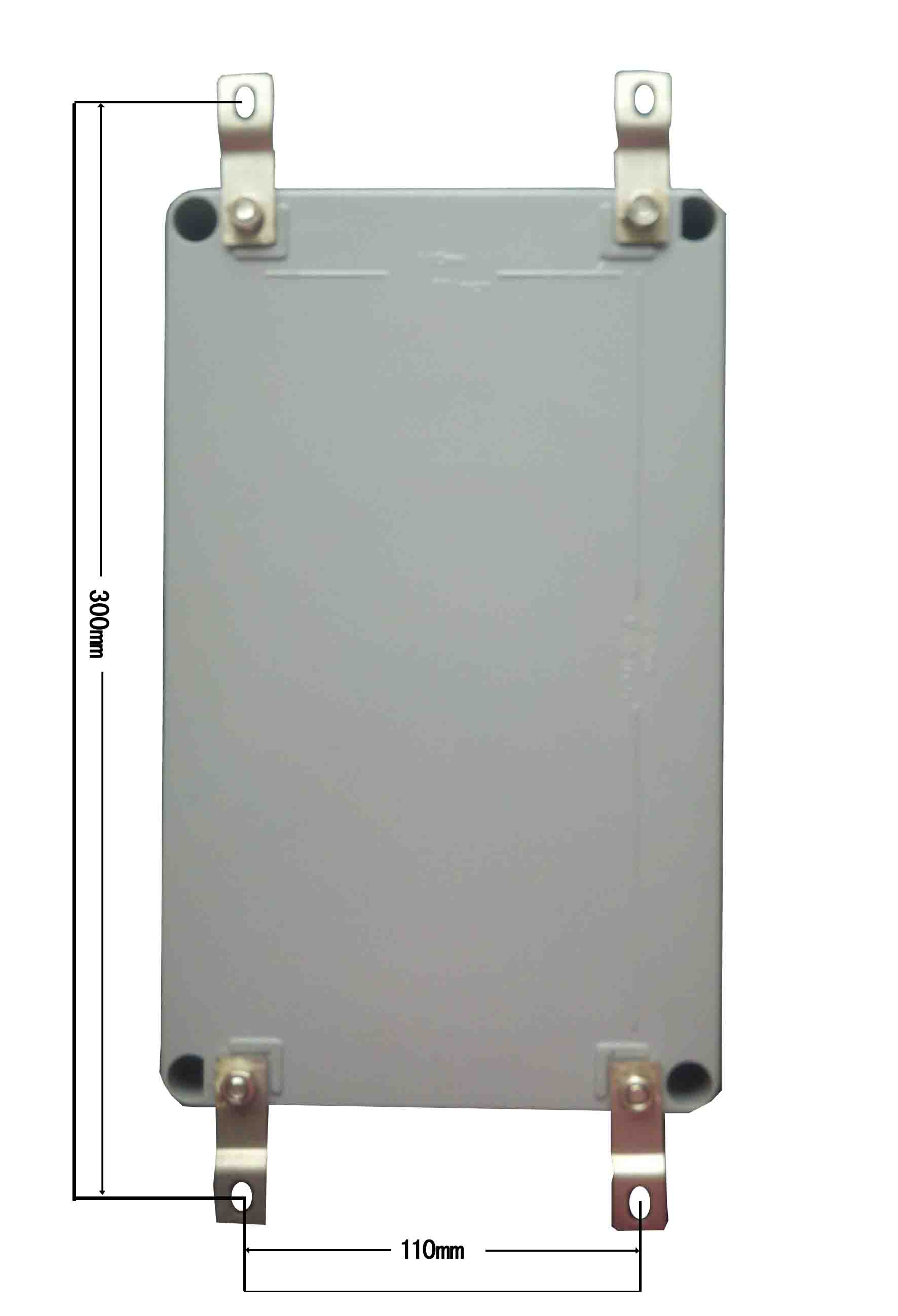

| 主机开孔尺寸 （点击展开大图） |
| |
|
| |

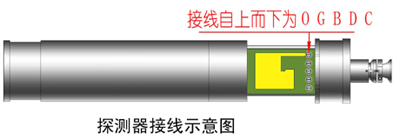

| 探测器接线示意图 （点击展开大图） |
| |
|
| |
| 面板图 （点击展开大图） |
| |
|
| |

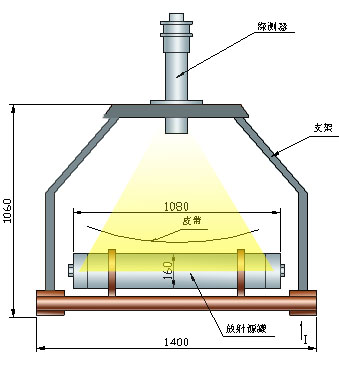

| 2、核子秤的秤体安装 （点击展开大图） |
| |
|
| |
| |
| 六、核子秤的定货须知 |
| |
★核子秤每台套包括KF-101主机一套，探测器一个，安装架一套，速度传感器一套或速度转换器一个,放射源及容器一个。
★核子秤由本公司派员到现场指导安装,并免费进行人员培训。技术力量强的用户可根据说明书自行安装。
★仪表的首次开机和标定由本公司指导进行。一般一年内标定一次，能确保仪表的稳定性和精度。
★用户定货请详细填写使用条件明细表，电缆(包括信号电缆和测速电缆，信号电缆为专用屏蔽电缆，测速电缆为普通的三芯或两芯电缆)、一机多秤管理系统均另外计价。
★用户除订购仪表之外，若另外还需订购其它备品备件，如辐射计量仪、仪表备件、电测器件等，本公司愿为您提供有偿服务。
★核子秤防护非常安全，防护符合国家标准GB4792-84。
★本公司产品一年内因质量原因出现故障免费保修，对产品质量和用户使用终生负责。 |
| |
KF-101型微机核子秤使用条件明细表 |
项
目 |
参
数
|
被测物料
|
|
单位皮带最大载荷(千克/米)
|
|
单位皮带最小载荷(千克/米)
|
|
单位皮带载荷范围(千克/米)
|
|
皮带总长(米)
|
|
皮带宽度(米)
|
|
皮带速度范围(米/秒)
|
|
瞬时流量范围(千克/秒)
|
|
物料水分含量(%)
|
|
瞬时流量范围(千克/秒)
|
|
物料水分含量(%)
|
|
输出信号4～20mA或0～10mA
|
|
现场温度变化范围(℃)
|
|
现场防爆等级
|
|
电缆长度(米)
|
|
是否需配备管理系统
|
|
使用单位签字
|
|
|
|
|
| |
|
| |
